凸輪分割器產品講解二

發布日期：2021-05-30 作者：點擊：

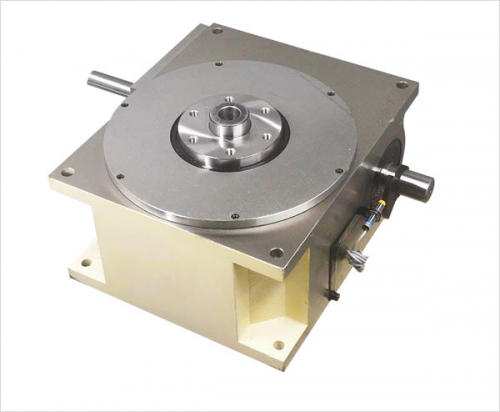

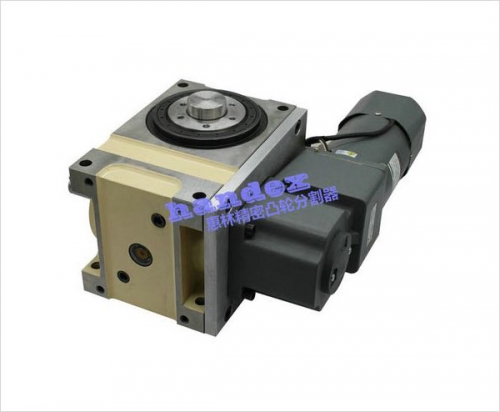

超薄平台桌麵型凸輪分割器（DA）:同於(yu) 平台桌麵型，適用於(yu) 負載大但體(ti) 積受到限製的條件下。

平行凸輪分度機構（MRP）:能實現小分度（一分度至八分度）大步距輸出。特別適用於(yu) 要求在一個(ge) 周期內(nei) 停歇次數較少的場合，如各種紙盒模切機，果奶果凍灌裝成型機等。

重負載專(zhuan) 用型凸輪分度機構（MRY）:能實現多分度（4分度至200分度）分。特別適用於(yu) 要求重負載的場合，如各類玻璃機械、電光源設備等。

世界上知名的凸輪分度器生產(chan) 廠家有CDS(意大利）、CAMCO（美國）、三共（日本SANDEX）、台灣潭子(TANTZU)、台灣德士（DEX)、台灣英特士(ENTRUST)、CKD（日本）等。

機構原理和結構：

安裝在入力軸中的轉位凸輪與(yu) 出力轉塔連接（如下圖），以徑向嵌入在出力轉塔圓周表麵的凸輪滾子，與(yu) 凸輪的錐度支撐肋在它們(men) 相應的斜麵作線性接觸。

當入力軸旋動時，凸輪滾子按照給定的位移曲線旋轉出力轉塔，而同時又沿肋的斜麵滾動。在肋與(yu) 凸輪的端麵平衡的區域裏，即在靜態範圍內(nei) ，滾子接通其軸，但出力轉塔本身並不旋轉。錐度支撐肋通常與(yu) 兩(liang) 個(ge) 或三個(ge) 凸輪滾子接觸，以便入力軸的旋轉可均勻地傳(chuan) 送到出力軸。如果在錐度支撐肋的凸輪表麵和凸輪滾子之間有不順滑情況，則會(hui) 損害分割器。通過調整軸之間的距離可消除旋轉不順暢的現象。可通過調整預負荷來接近凸輪滾子和凸輪的彈性區，從(cong) 而加強分割器的剛性。其結構和功能是轉位凸輪和凸輪滾子相結合的最佳性能，能進行高速操作。

1.轉位凸輪:

凹槽切入筒形實心體(ti) 表麵，並固定到入力軸的凸輪。

2.錐度支撐肋：

錐形肋位於(yu) 錐度支撐肋的圓周上，在凸輪凹槽之間，與(yu) 凸輪滾子的圓周線性接觸。

3.凸輪滾子：

精密設計的凸輪滾子軸承，其設計可經受重負荷。

4.出力轉塔：

附在出力軸上的出力轉塔。由轉位凸輪通過帶動徑向嵌入其中的滾子來轉動。其準確度是保持分割器精度的最關(guan) 鍵因素。

5.停動數：

出力軸每一旋轉的停動數。

6.驅動角（凸輪分度角）：

入力軸旋轉角要求執行一次分度運動，角度越大，運動越平穩。
